舟山某储运库区工程通信及自控系统成果展示

工程概况：

舟山某油品储运工程由储备油库、输油管道和30万吨级码头三部分组成，总投资15.74亿元人民币，占地总面积159381.4m²。30万吨级码头长440米，配置4台输油臂，1台油气回收臂和为55万立方米，其中10万立油罐5台，3.5立方油罐1台，1.5万立方油罐1台。

某油品储备油库是鱼山绿色石化基地项目的重要配套工程。该项目进一步满足了长三角及长江沿线地区石化企业外贸进口原油接卸，完善了区域原油调运体系，为原油战略储备和商业储备提供了保障。某油品库是浙江自贸试验区油品全产业中重要的基础设施，对提升自贸区的原油接卸能力具有重要意义，扩展了自贸区的油品仓储，贸易和保税的业务，完善了舟山国际物流岛功能。

承包范围:

舟山某油品储运公司库区、长输管道、30万吨级油品公共码头通信及自控系统的采购与集成服务等：包括原油库及配套原油管道工程scada系统（即数据采集与集中监视控制系统）、消防控制系统、工业电视监控系统/广域网络系统、软交换调度电话系统系统、视频会议系统、LED大屏幕系统所有硬件设备、软件、附件材料的采购、集成和售后服务等。

Scada系统：

本公司承包了外钓项目所有的自动化（SCADA）系统，包括管道泵站和油库-基本过程控制系统（PCS）,消防系统（FCS）,安全系统（SIS），计量系统共计约2500个点位的调试。

PCS系统：

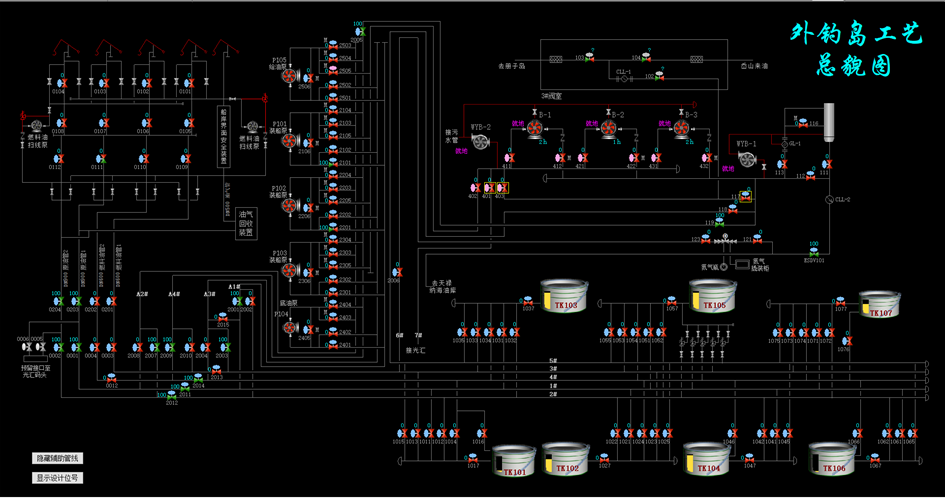

管道泵站和油库-基本过程控制系统包括库区、站场、码头三部分。其中库区主要调试的设备有：7个储油罐及其罐内温度和液位，3台装船泵，1台底油泵，一台油污泵，139个电动阀和19个电动调节阀，30个压力变送器;站场主要调试的设备有3台输油泵及其泵温度和振动，19台电动阀和4台电动调节阀，2个污油罐及其液位温度，24个压力变送器，7个液位计，5个温度计；码头部分有：23个电动阀，4个压力变送器，2个温度计。

某油库进油管线：油船在30万吨级码头靠岸后，通过码头上5台输油臂从码头的5条管道线输送至罐区储存，油库里的油通过站场的输油泵打到长输管线上至浙石化马目油库，也可以边向油库输油边向马目油库输油。

F&GDS系统：

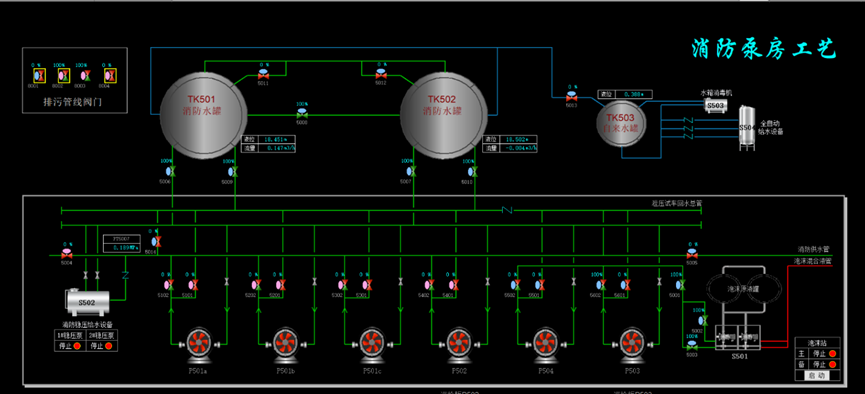

消防泵房工艺

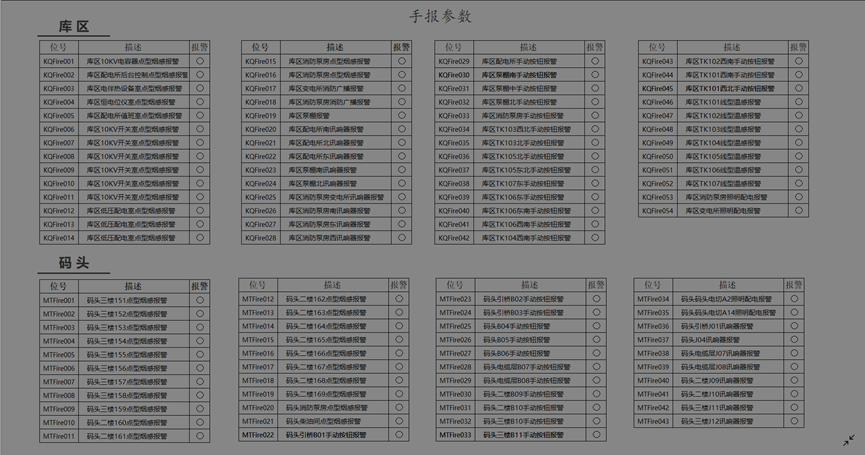

手抱参数可以快速了解哪个地方有火情报警

消防系统分消防库区、消防泵房、码头三部分。库区调试的设备有：消防管线总阀4个，消防冷却水管线电动阀门16台，消防泡沫管线电动阀门9台，可燃气体报警点58个，事故水池液位1个；消防泵房调试的主要设备有消防水泵4台，消防泡沫泵2台，稳压泵1台，泡沫站2台，巡检柜2台，压力变送器1个，流量计2个，2个消防水罐的液位及1个自来水罐的液位。码头调试的主要设备有：消防泵3台，消防电动阀门22台。

如果有可燃及有毒气体泄漏，我们的系统将第一时间发现并由各操作员迅速通知各部门处理问题。岛上各处近97个手报装置会实时检测火情发生，并迅速通知到消防部队的控制室、中控室。消防部队会在最快时间赶到现场浇灭火种，中控室则可以通过消防系统一键启动消防泵，一键灭火，第一时间对火情做出反应。

SIS系统：

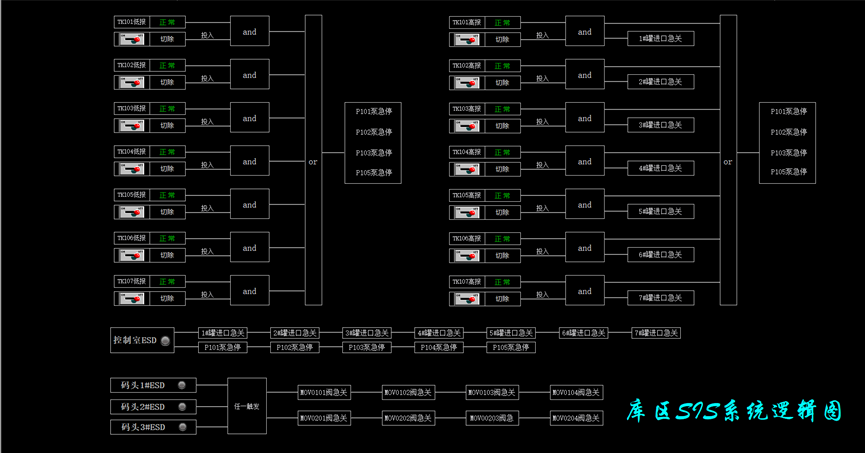

如图：在安全系统的联锁下，任一罐的液位过低，库区的五台泵将紧急停止，任一罐的液位过高和罐进口阀紧急关情况下，库区5台泵将紧急停止，或者将中控室的ESD紧急按钮按下，库区5台泵及罐进口阀都会紧急停止。此外，码头也有三个ESD按钮，可紧急切断8个紧急切断阀。

   站场3台输油泵的进出口压力及3个ESD按钮也影响着泵的急停。

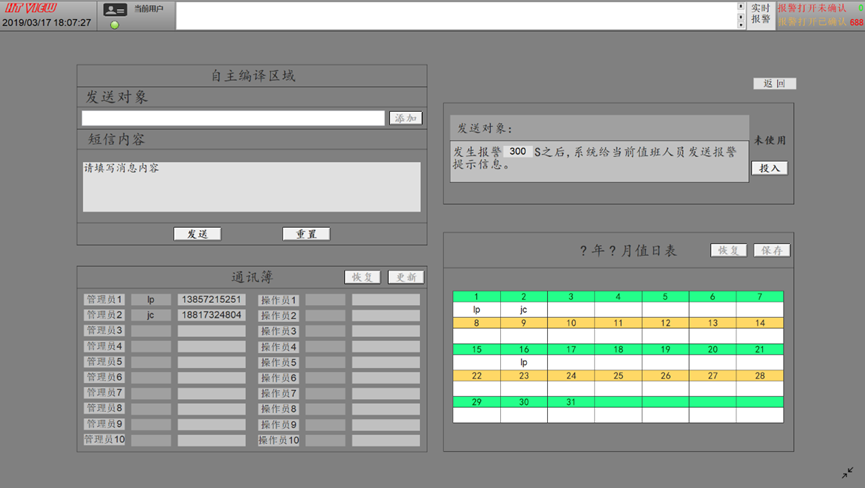

此外我们还增加了短信功能，可以将任何信息已短信的形式告知不在工作岗位上的同事。

上海弘特智能公司作为本工程SCADA系统的总包，除了完善的系统外，对硬件的要求也是极高。全工程使用了14台威图机柜，PLC卡件统一使用罗克韦尔AB大型PLC-1756系列，1756-L73/1756-EN2T/1756-EN2TR/1756-RM2/1756PA75/1756IB32/1756-OB32/1756-IF16/1756-OF4/1756-IR8TI/1756-IB16D/1756-OB16D/1756-IF8/1756-A17。交换机使用了知名品牌赫斯曼以及华为，而防雷器则使用了2通道和3通道的OBO，继电器则选择了霍尼韦尔；8台DELL的R730服务器，8台双屏的DELL T5820系列操作员站及工程师站，还有联想惠普的激光打印机。

计量系统:

广域网系统:

生产网与管理网的网段分开，且都通过电信和移动与其它油库通讯。

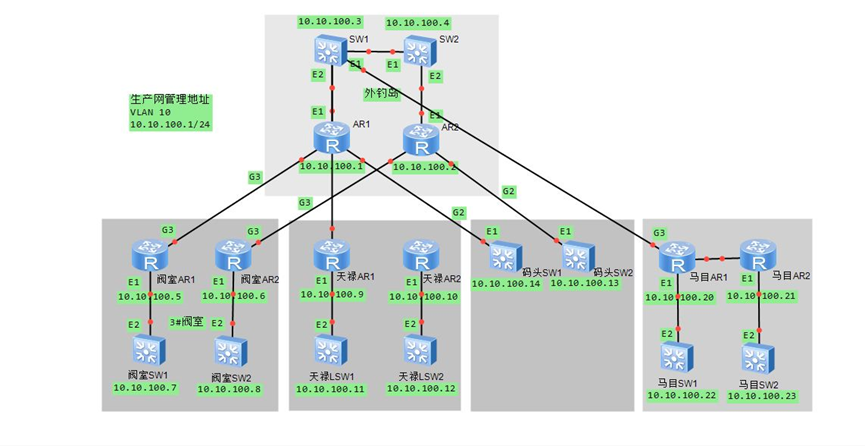

本项目配置了2个广域网威图机柜，每个柜内都由2个生产网路由器、2个生产网交换机及1个管理网路由器、2个管理网交换机组成，所有的设备的品牌都是华为。生产网都是主备链路，以防止其中一条链路出问题对生产产生严重影响，也让外钓、外钓码头、马目油库、天禄油库的生产数据实时共享。而通过管理网，联通了各个油库之间的调度电话，监控摄像头等信息。

软交换与调度电话系统：

调度电话系统的组成：软交换调度服务器，数字录音服务器，数字中继设备，音频接入设备，无线接入设备，行政综合接入设备，调度综合接入设备，SIP中继接入，中间件设备，视频会商系统，一体化触摸调度台，IP话机。（以上硬件都选用迈可行）

通过中控广域网的管理网将外钓中控、外钓库区配电室、外钓码头、岑港办公楼、天禄油库、马目油库之间的通话实现，方便外钓各区域以及天禄油库、马目油库之间的协作变得更简单、快捷、高效。

工业电视系统：

工业电视是用于监视生产过程的电视设备，闭路电视之一。只在特定范围内传送图像信息的电视。一般指广播电视以外的各种电视系统。工业电视用于对生产过程的各环节进行集中监视，从而节省了人力，提高了工作效率。使用工业电视还可以保证安全生产，改善工作条件，正因为工业电视的许多特点，所以工业电视能够广泛应用于多种工业领域。

工业电视系统主要由摄象、传输、控制和显示四个部分组成。

（1）摄象部分：它用于将景物与数据信息转变为电视信号，称为工业电视摄像机。

（2）传输部分：它用于将电视信号及控制信号传输到监视端，称为电视传输通道。有电缆通道、超短波和微波通道。

（3）控制部分：它控制着整个工业电视系统的工作，并对信号进行加工处理和切换，称为工业电视控制器。

（4）显示部分：它用于将电视信号还原为图象与数据信息，称为工业电视监视器。

 外钓工程工业电视系统的组成：2个楼顶全景高清摄像机及罐区、码头、中控楼、消防楼、应急库房、锅炉房、码头引桥、配电室、3号阀室共计81个摄像机，16台安防箱，1套移动布控球，1套光纤接口磁盘阵列，2台高清解码器，2台55寸液晶监视器，24台监控专用硬盘（每个1T内存），1台综合管理平台，1台LED控制器，1台视频拼接器以及19.2㎡LED1.6显示屏及其配电系统和中控系统（以上硬件都选用大华）

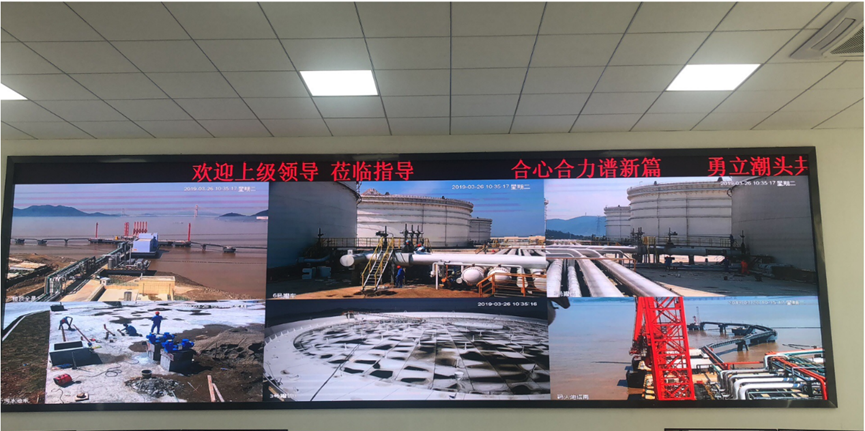

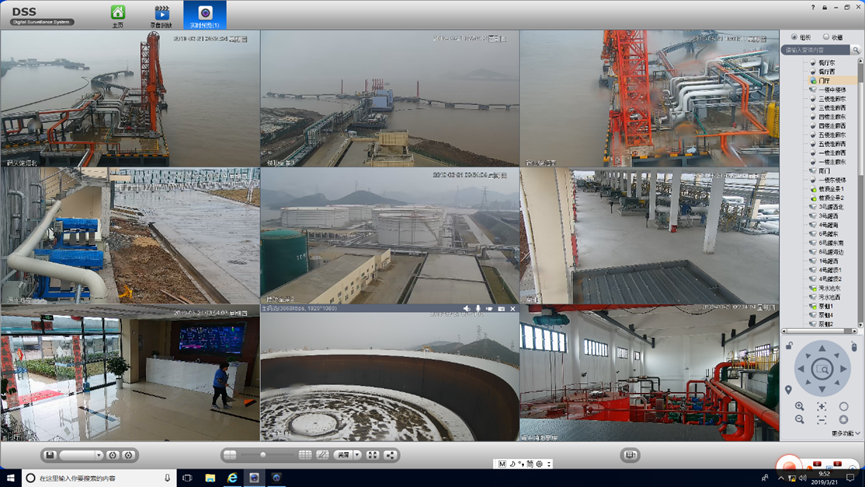

83台摄像机经过管理网汇合在一起，投放到LED大屏幕上，此外，操作员站上的工艺、消防画面也可以投放到大屏上。只要事先做好预案，便可以立刻调出你想看的摄像头，能够随时查看各处现场情况。此外，一共24T的硬盘，可以储存全岛83个摄像头近40天的录像，40天后会自动覆盖前面的录像。除了中控室外，还有码头控制室，消防泵房控制室都配备了55寸液晶显示器，通过高清解码器可以将摄像头画面投到显示器上，而码头控制室和消防控制室的操作员也可以很清楚的了解到现场情况。

视频会议系统：

视频会议系统的组成：2台一体会议终端（2套有线全向麦克风，2套有源全频音箱），2台55寸液晶监视器，2台手持终端接入服务器，2台55寸液晶显示器。（以上硬件都选用大华），可同时连接外钓岛、岑港办公楼以及港集团三方会议。

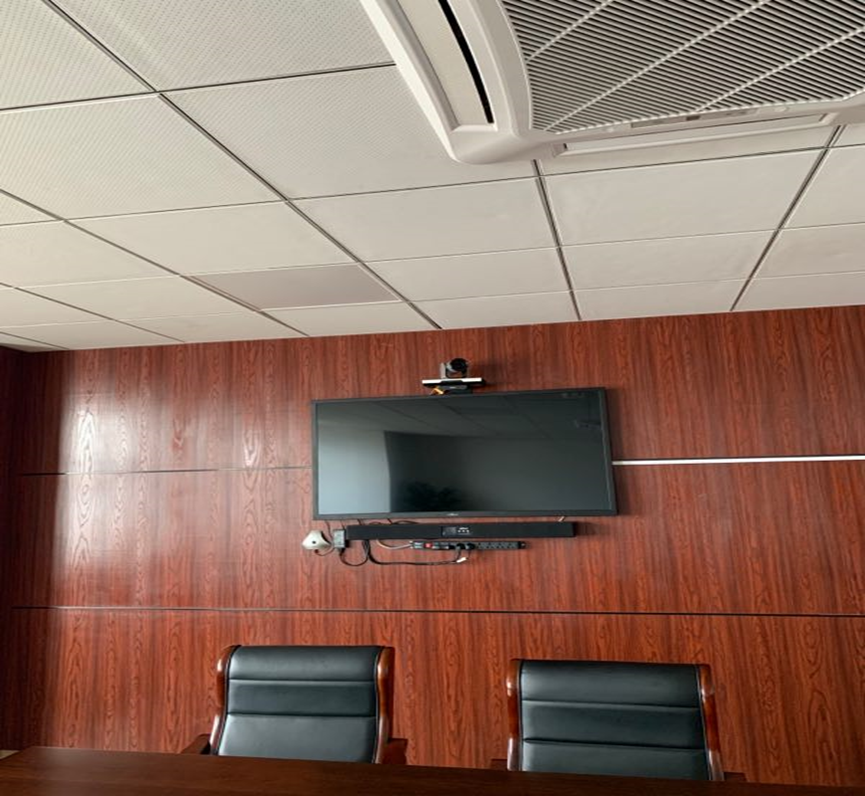

视频会议系统让在岑港办公楼与外钓岛上的人能够随时开会，让会议变得方便、快捷。而且还可以建立会议组，能组成多方会议，让给多的集团领导参与到会议中，而减少了为了一个简单的会议而奔波的烦恼。

视频会议系统让在岑港办公楼与外钓岛上的人能够随时开会，让会议变得方便、快捷。具体好处表现在这几个方面：

1、让您可以同时出现在两个地方

2、您无需离开办公室，就可以更加频繁地联络您的同事、合作伙伴、供应商和客户。

3、它让您可以迅速召开特别会议，以便讨论紧急事务和立即采取措施。

4、逼真的音频和视频效果让您好像是在参加一个实际的会议。

5、通过帮助您节约时间、资源和资金，它可以提高您的工作效率和生活质量

此外视频会议远程视频会议功能，能够消除时间、空间差异，随时随地实现远程交流，告别繁琐的传统会议模式；视频会议应用只需通过互联网就能代替人员的流动，实现视频和声音图像的稳步传输，达到远程信息的高效交互的目的，让不出行成为可能;运用视频会议优化企业信息沟通模式，能加快信息传递速度，缩短决策周期和执行周期，减少时间成本，节省企业内部培训、招聘、会议等成本费用;应用视频会议系统后，在开源节流的同时，还能提升企业整体运营效率，减少差旅费、通讯费等费用，成就绿色办公，令企业无需再受高油价的困扰;视频会议的可视语音交流，既满足了人们的沟通诉求，又能有效缓解人们频繁出差，奔赴各地参加会议的情况，为生活增添一份绿色。
