产品介绍

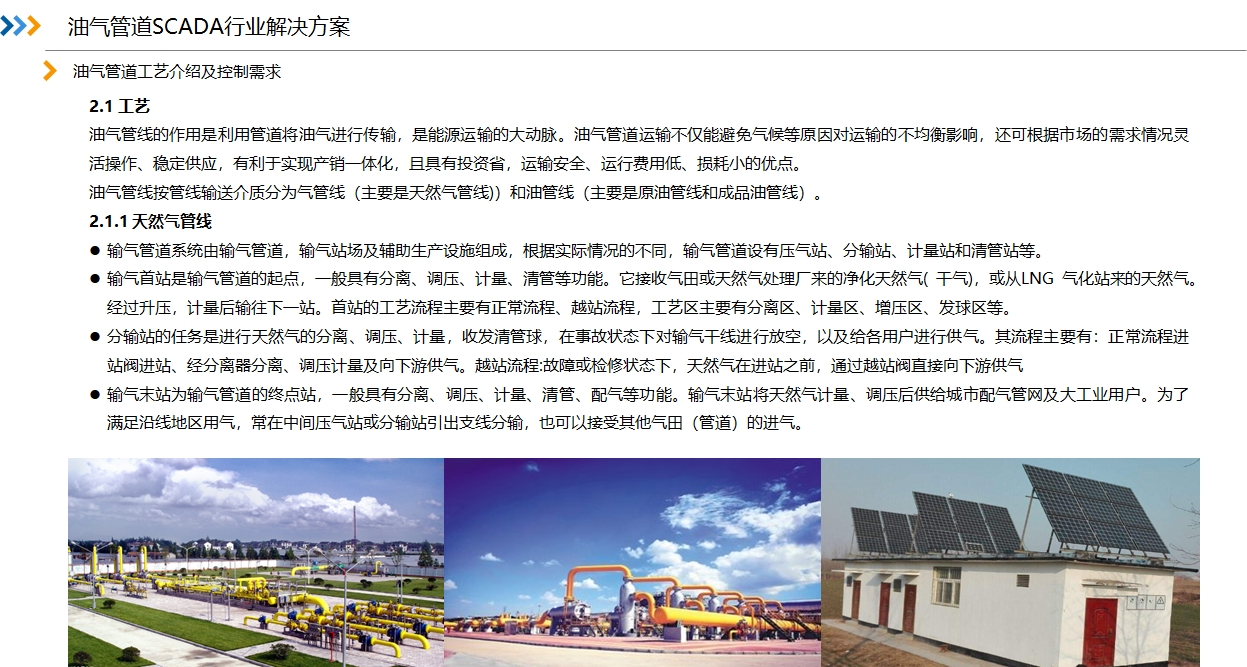

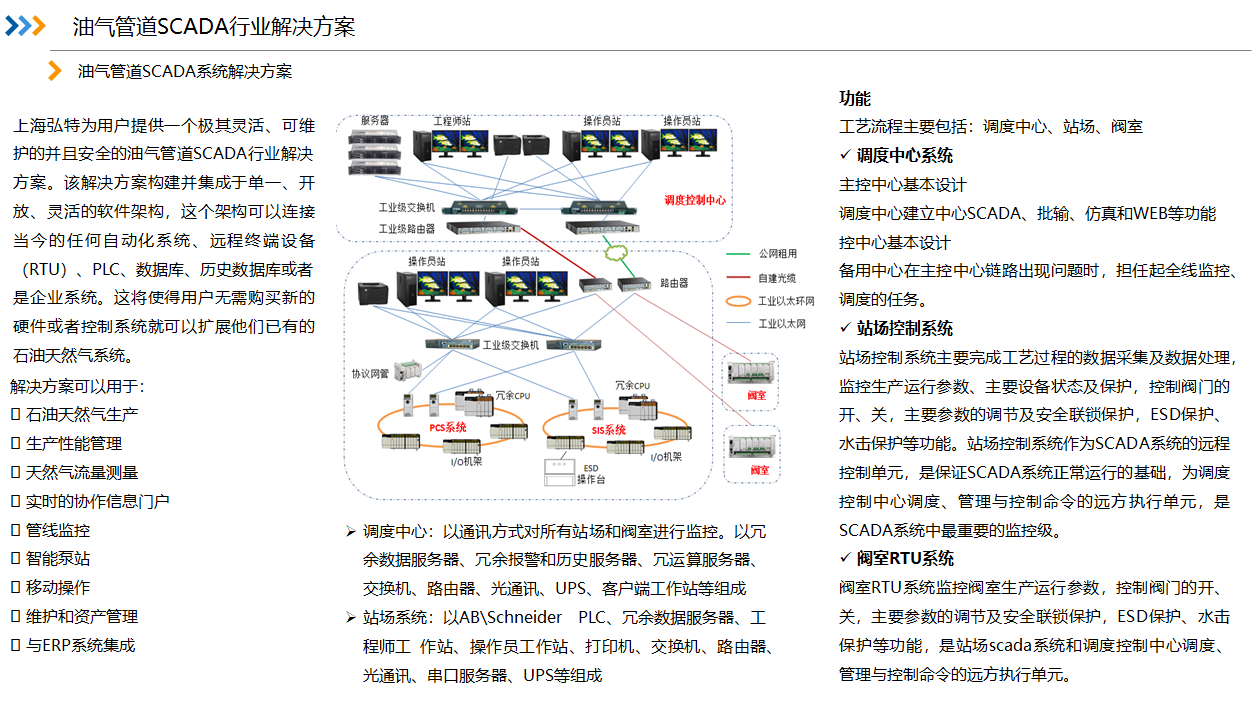

长输管线系统由首站、分输站、中间站、清管站和阀室、阴极保护站组成。管网工程的自动控制系统采用以计算机为核心的监控和数据采集(SCADA)系统。该系统可在调度控制中心完成对管道全线的监控、调度、管理的任务，全线各站场可达到无人操作、有人值守的控制和管理水平。SCADA系统主要由调度控制中心、站控系统(SCS)及数据传输通讯系统三大部分组成。

调度控制中心（CCR）：根据SCADA系统规模大小，可以设置总调度控制中心、备用调度控制中心或区域调度控制中心，通过对各站PLC系统进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息进行监控和管理，实现对管道全线的监控、调度、管理的任务；

站控系统(SCS)：根据管网站场分布，在首末站、分输站、中间站、清管站和截断阀室、阴极保护站等设置不同规模的站控系统(SCS)。站控系统是SCADA系统的远程监控站，它们执行主调度控制中心指令，实现站内数据采集及处理、联锁保护、连续控制及对工艺设备运行状态的监视，并向调度控制中心上传所采集的各种数据与信息；

数据传输通讯系统：完成站控系统与调度控制中心的数据通信，一般采用光纤工业以太网，光纤随天然气长输管线敷设。
